题目中提到的“图形边界”就是在绘图区域中设置的不可见的矩形边界。

通过设置图形边界,可以限制网格的显示范围,并单击或输入点的位置。

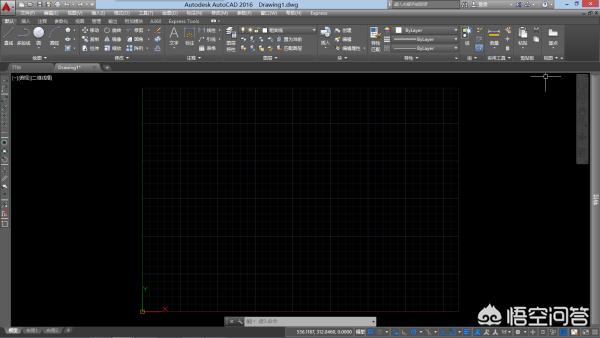

通过打开网格显示,可以间接观察图形边界的范围,如图所示。

设置绘图边界的操作方法如下:(本例基于AutoCAD 2016版本,其他版本略有不同)

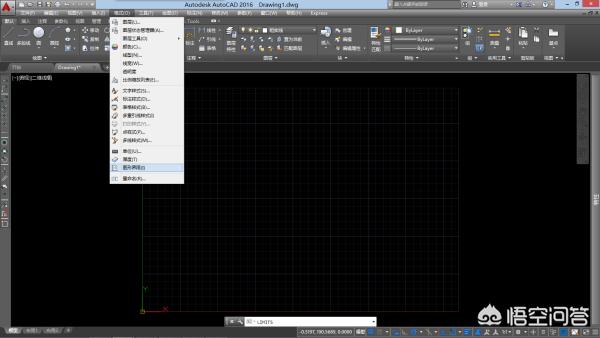

如图所示,格式-图形限制,或,在命令行输入“限制”并按Enter键确认。

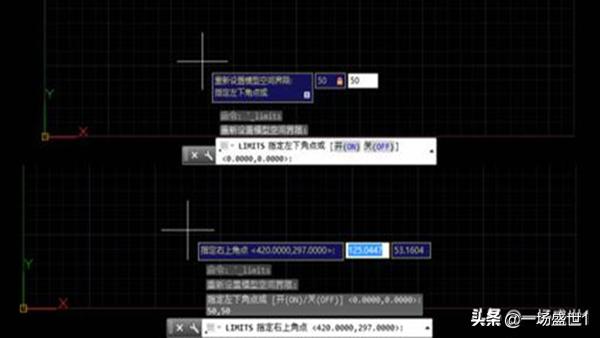

系统提示“指定左下角点”,如图。默认值是坐标原点(0,0)。输入“50,50”(用英文标点符号逗号分隔),回车确认。

提示“指定右上角”,默认值为(420,297),回车确认并接受默认值。

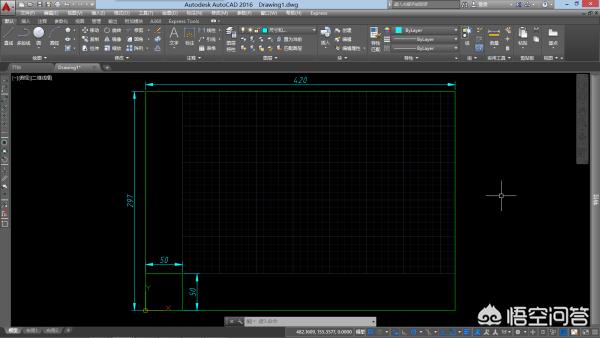

结果如下图所示。

通过输入参数开/关,您可以打开/关闭极限检查。当边界检查打开时,无法输入栅格边界外的点。此外,由于边界检查仅测试输入点,图形对象的某些部分(如圆)可能会超出网格边界。
